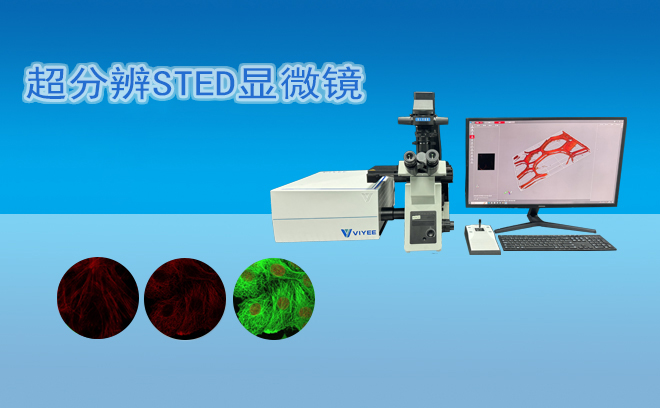

一、STED技術：重新定義光學顯微鏡的分辨率極限

受激發射損耗顯微鏡（Stimulated Emission Depletion Microscopy, STED）是突破光學衍射極限的“先鋒技術”，其原理顛覆了傳統顯微鏡的成像邏輯：

雙激光協同：一束激發光（如綠色激光）激活熒光分子，另一束環形損耗光（如紅色激光）通過受激輻射效應，將激發光斑外圍的熒光分子“強制熄滅”，僅保留中心極小區域的熒光信號。

二、技術路線：從原理到應用的完整鏈條

核心組件：

激光器：需高功率、短脈沖損耗激光以抑制非中心熒光。

物鏡：高數值孔徑（NA≥1.4）油浸物鏡，配合自適應光學（AO）校正像差。

探測器：單光子雪崩二極管（APD）或混合探測器（HyD），實現高靈敏度光子計數。

關鍵技術創新：

3D成像：通過雙物鏡架構（如4Pi-STED）或貝塞爾光束生成三維空心光斑。

低光毒性方案：時間門控探測（G-STED）或Z小光子通量技術（MINSTED），降低損耗光功率需求。

厚樣品成像：結合自適應光學（AO）實時校正組織深度引起的波前畸變。

實現步驟：

樣品標記：選擇光穩定性高的熒光染料。

激光對齊：確保激發光與損耗光同心，誤差需控制在納米級。

參數優化：調節損耗光強、掃描速度及像素駐留時間，平衡分辨率與信噪比。

三、市場需求分析：STED技術的“黃金應用場景”

生物醫學領域（核心需求）：

亞細胞器研究：觀察線粒體嵴膜、內質網網絡等超微結構。

神經突觸分析：解析突觸前膜與突觸后膜的分子相互作用。

病毒學：追蹤HIV病毒顆粒與宿主細胞的融合過程。

活體成像：低光毒性技術支持長時間細胞動態觀察。

材料科學領域（新興需求）：

納米材料表征：分析量子點分布、二維材料晶界缺陷。

半導體檢測：觀察光刻膠圖案邊緣粗糙度（≤10nm）。

市場規模預測：

全球趨勢：2023年超分辨顯微鏡市場規模約62.9億元，STED占比超40%，預計2029年達99.2億元（年復合增長率7.9%）。

國產替代：中科院蘇州醫工所等已實現STED技術突破，打破國外壟斷。

四、技術挑戰與解決方案

光漂白與光毒性：

解決方案：采用長Stokes位移染料或雙光子激發模式，減少光子能量沉積。

樣品制備復雜度：

解決方案：開發標準化標記流程，縮短樣品處理時間。

成本門檻：

解決方案：國產設備通過模塊化設計降低成本，如杭州柏納光電的STED系統已突破百萬J價格壁壘。

五、未來趨勢：STED技術的“跨界融合”

多模態聯用：與原子力顯微鏡（AFM）結合，同步獲取樣品光學與力學信息。

人工智能輔助：通過深度學習算法提升圖像重建速度，實現實時超分辨成像。

臨床轉化：開發緊湊型STED系統，用于病理組織快速診斷。

超分辨STED光學顯微鏡正以納米級精度重塑生物醫學與材料科學的研究范式。隨著技術迭代與成本優化，這一工具將從G端實驗室走向臨床與工業場景，為納米科技時代提供“顯微鏡級別的革命性支持”。
